凌派安装安卓导航和协议盒

池边树下3年前 (2021-09-03)折腾16490

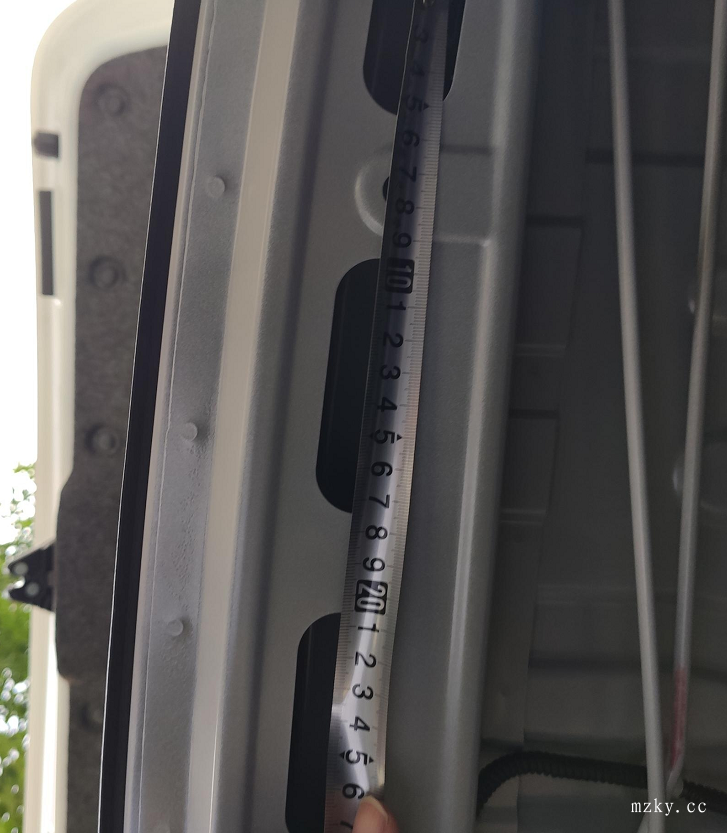

20混动凌派豪华版,本身只有收音机,增加大屏导航(推荐雅阁DA屏),增加了锁车自动关窗盒,后备箱加了一个挂钩(用的奥迪牛角钩)

暂时无法解决的问题:蓝色插头为降噪插头,换大屏之后没有插口了(雅阁的DA屏+高配线可解决降噪问题)

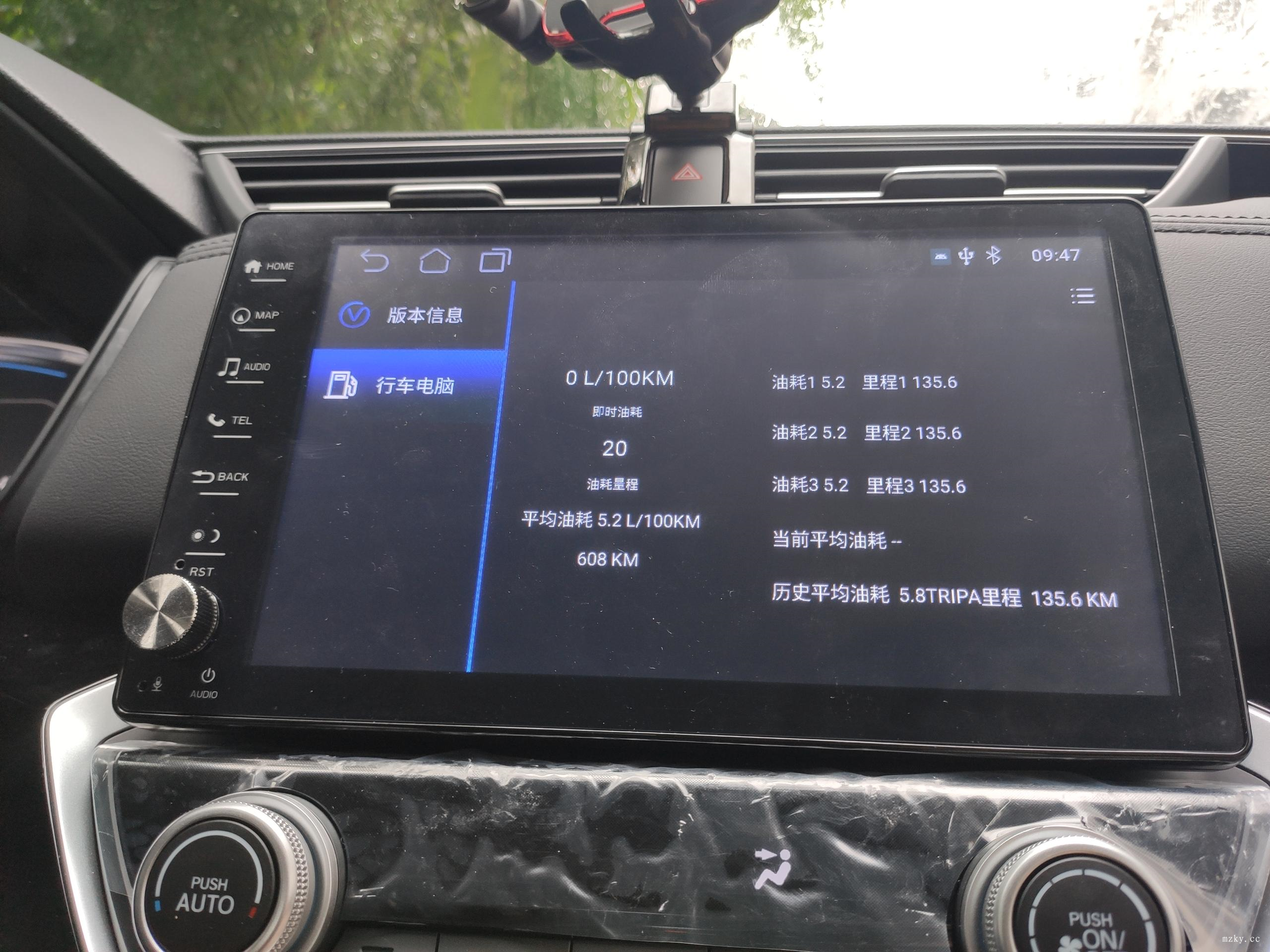

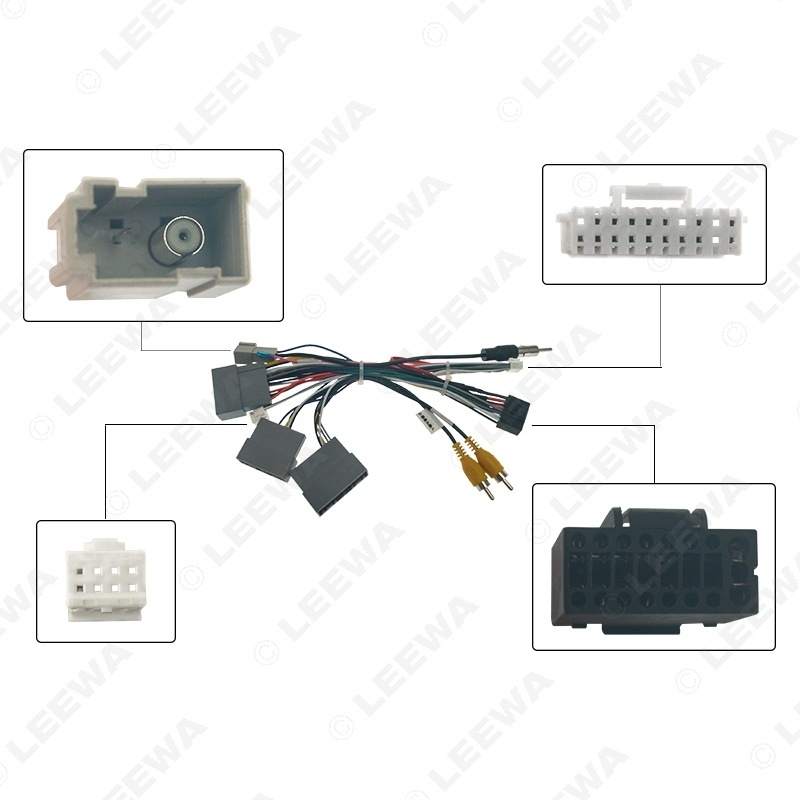

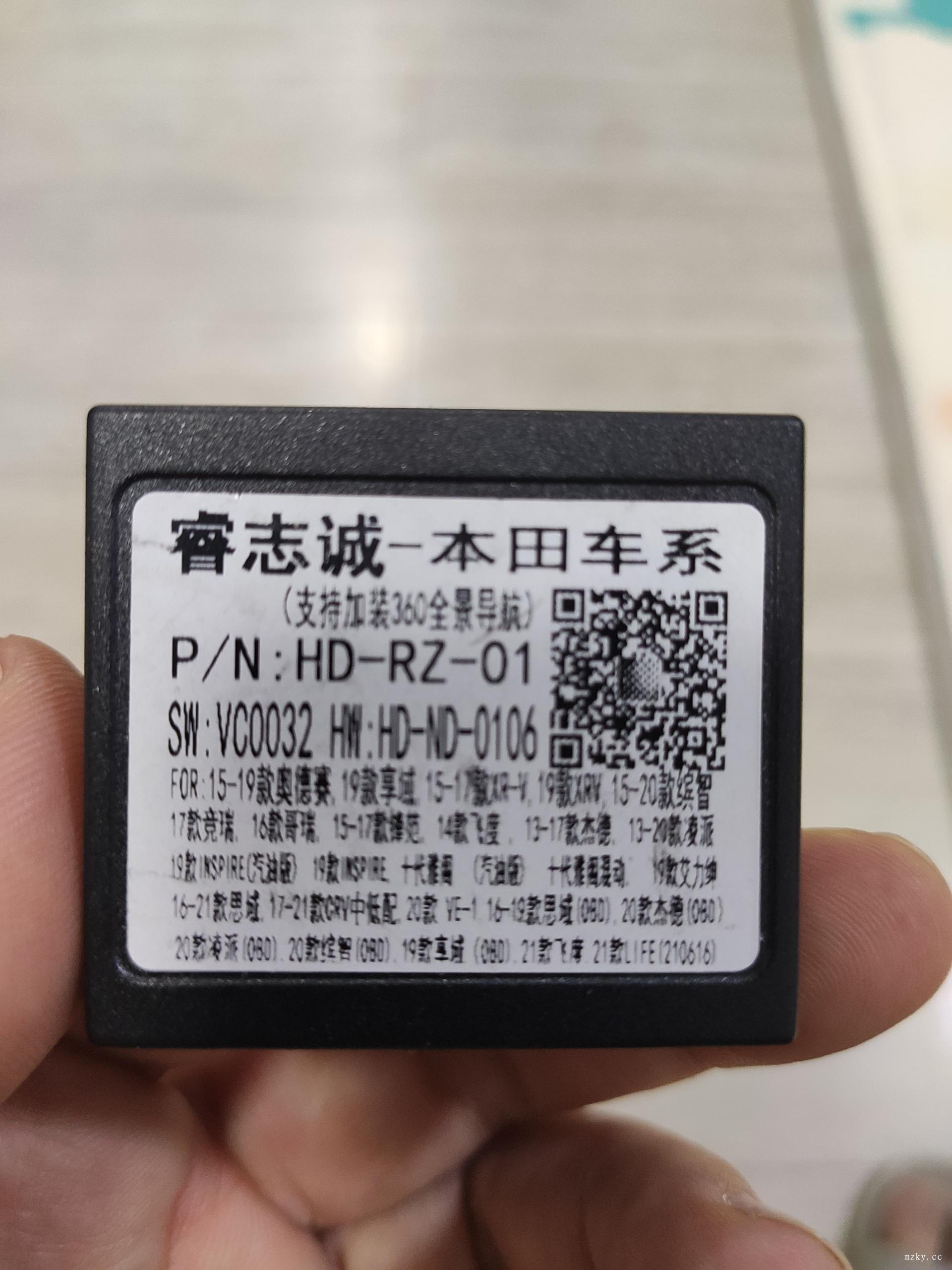

解决的问题:默认不带协议,看不到油耗信息、车门开关、倒车轨迹等等,为了解决这个问题,增加协议,加了一根仪表高配线,又加了一根协议线和协议盒,最终效果如下图:

仪表拆卸比较简单,里面有三颗螺丝

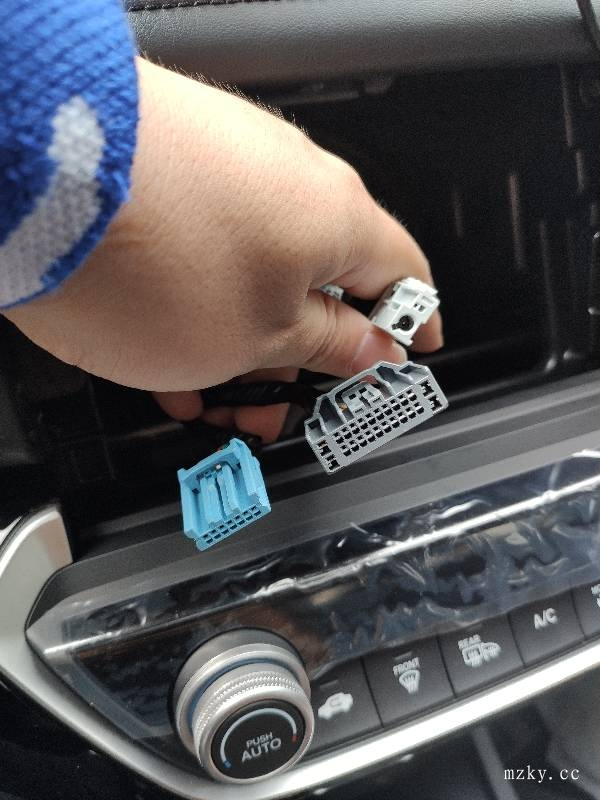

中控拆卸更容易一些,下边只有一颗螺丝

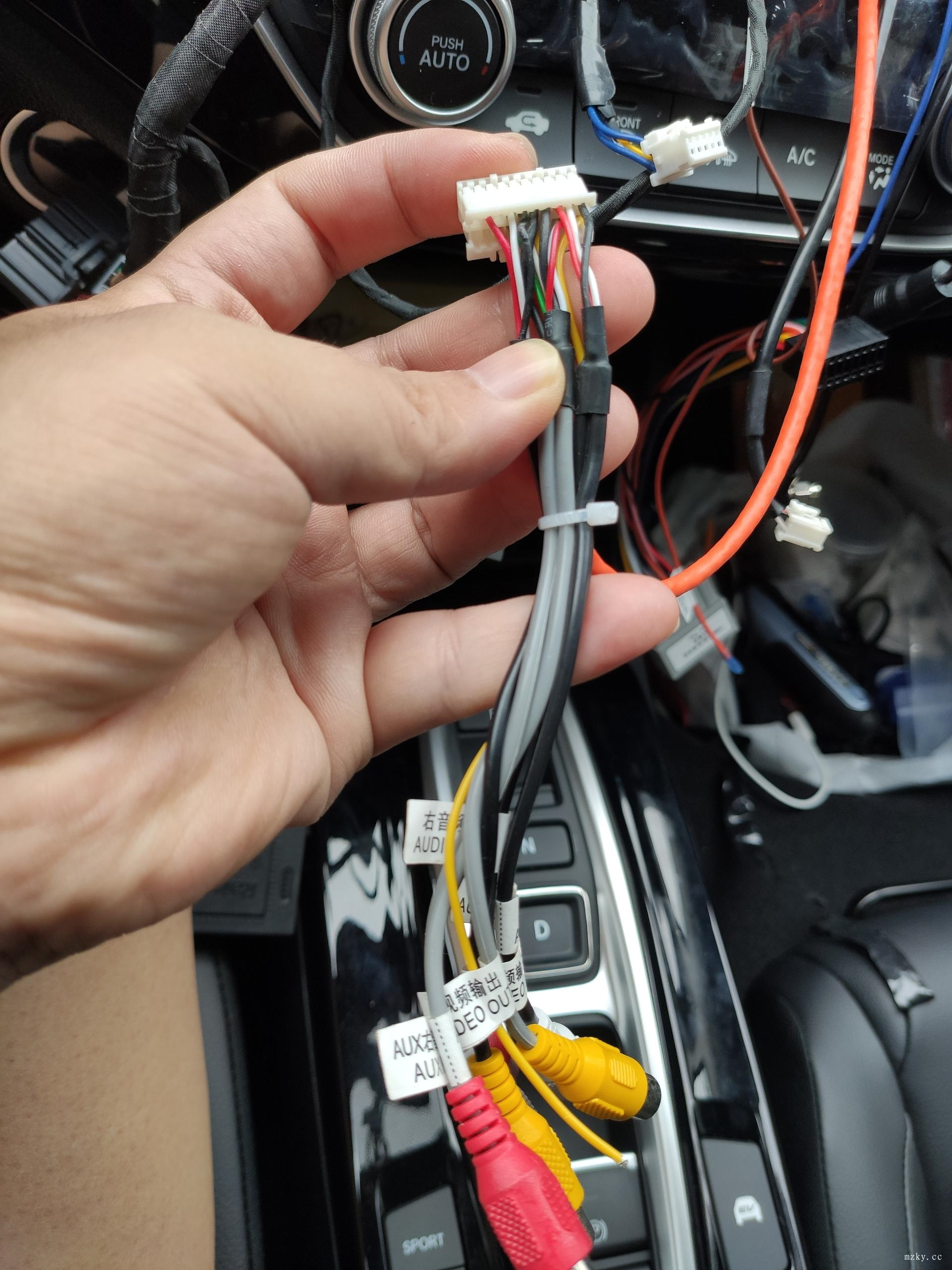

线束比较多,拔掉和减掉多余的线之后,整洁很多































资料收集:

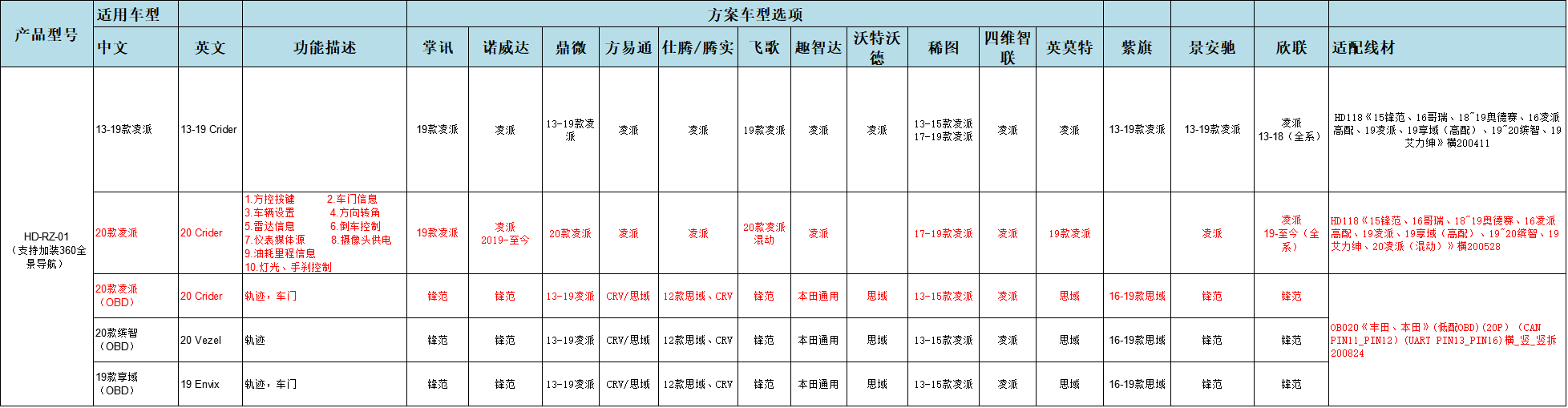

HD119《15锋范、16哥瑞、18_19奥德赛、16凌派高配、19凌派、19享域(高配)、19_20缤智、19艾力绅、20凌派(混动)、20_21款理念VE-1》横201024.pdf

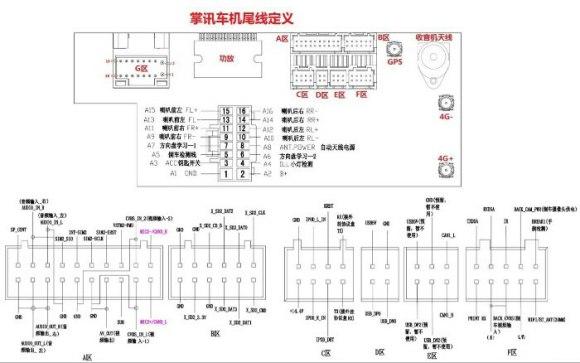

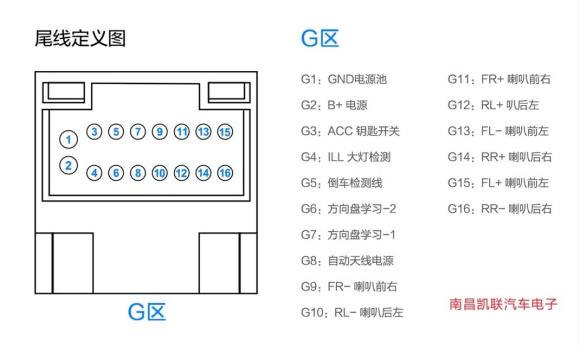

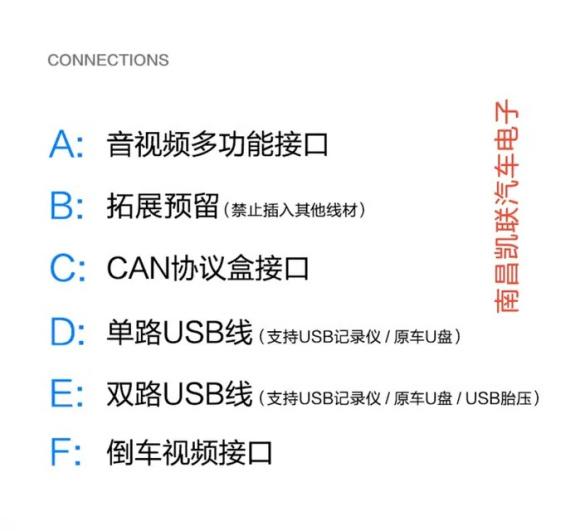

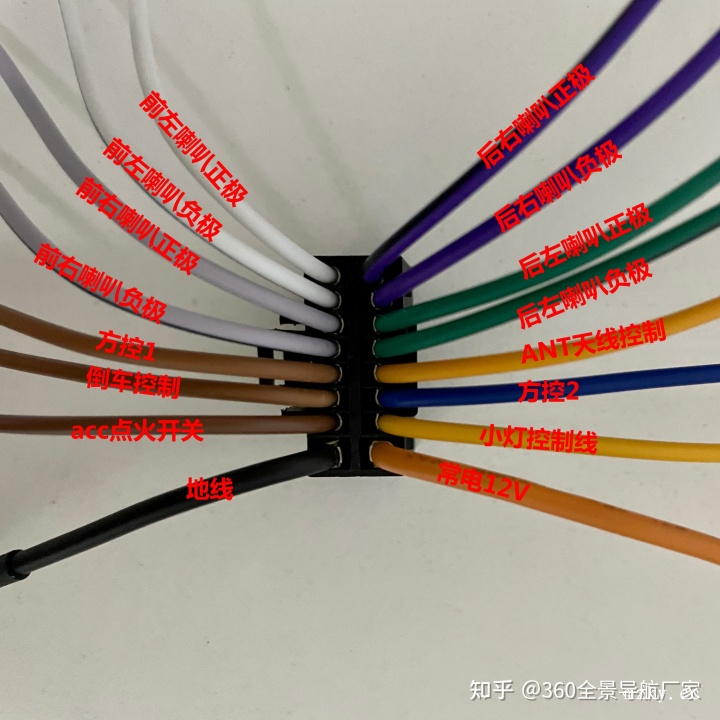

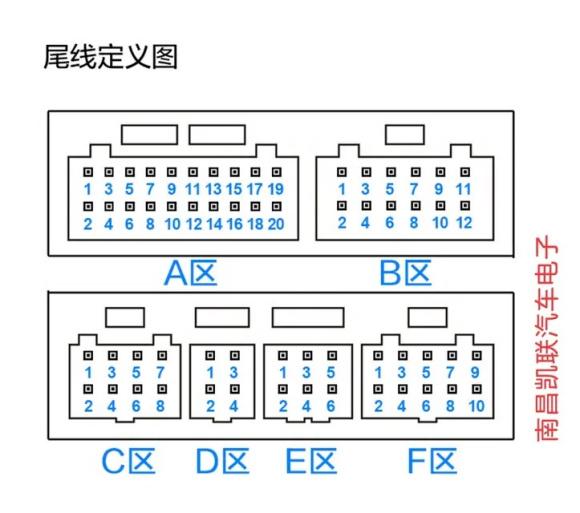

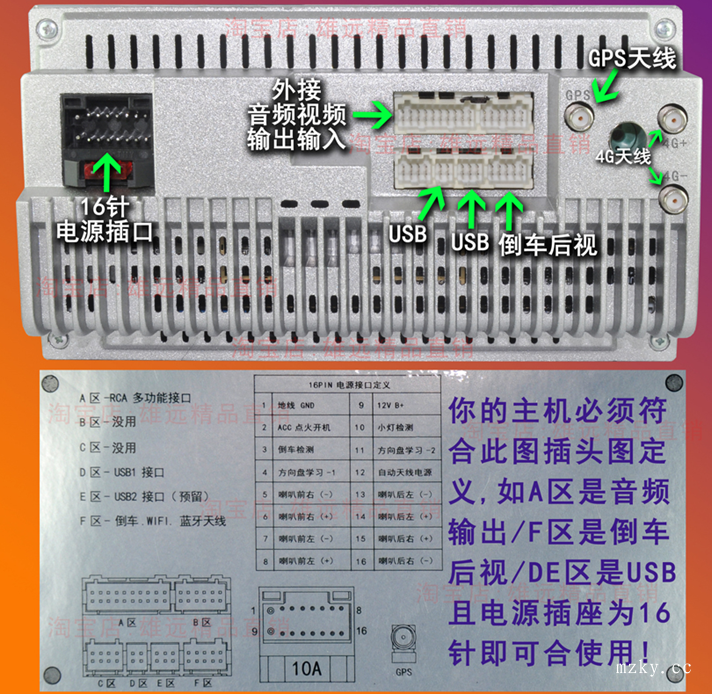

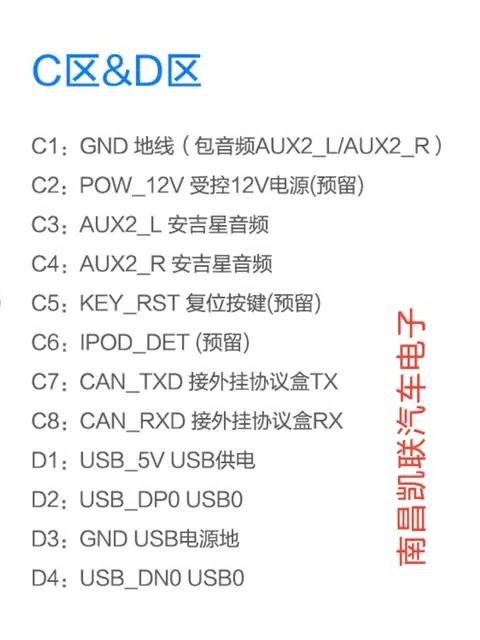

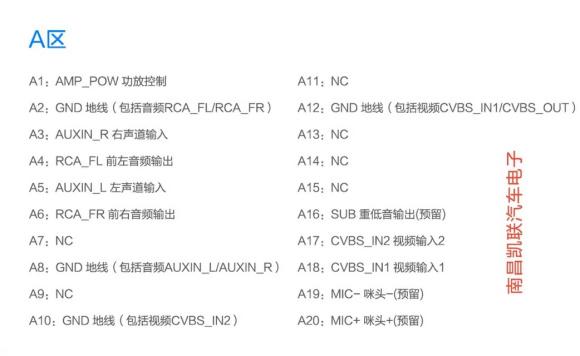

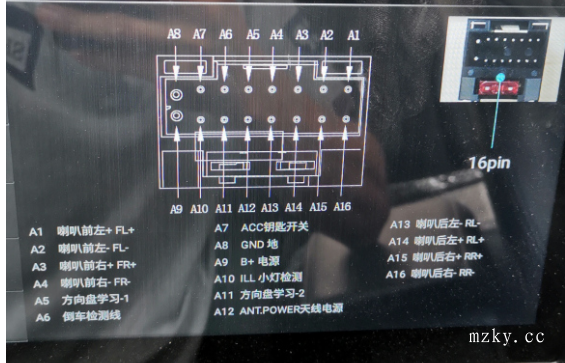

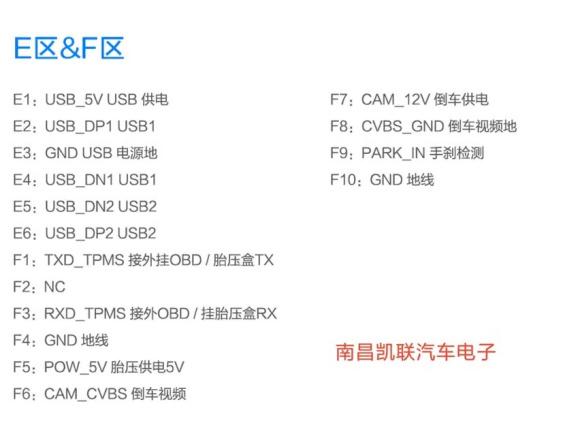

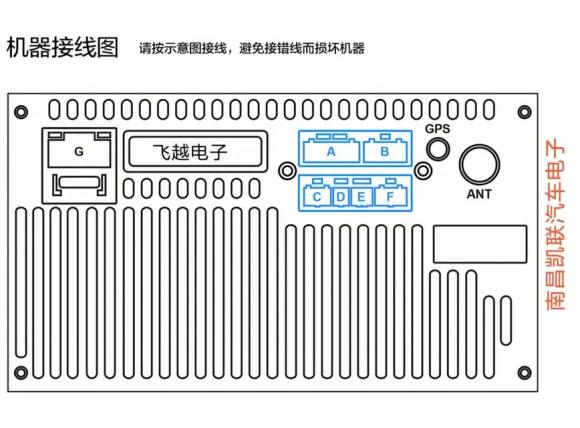

掌讯公版定义图,供大家参考,也做一次备份
